Scryo? S-500顯微低溫恒溫器
Scryo? S-500(簡(jian)稱S-500)是一(yi)款新(xin)型高效連續流(liu)開(kai)環顯(xian)(xian)微低溫(wen)(wen)恒溫(wen)(wen)器(qi)，采用(yong)堅固絕熱(re)支撐結(jie)構和溫(wen)(wen)度漂(piao)移補(bu)償(chang)設(she)計，震動水(shui)平(ping)在納米級(ji)，是進行單量子點、單分子和低維材料測(ce)試的理想(xiang)低溫(wen)(wen)平(ping)臺(tai)。短(duan)工作(zuo)距(ju)離結(jie)合同軸進出口(kou)管路，可與多數商用(yong)顯(xian)(xian)微鏡(jing)和Raman光譜儀等(deng)匹配使用(yong)。高效汽化器(qi)結(jie)合超絕熱(re)傳輸管線極(ji)大(da)地提(ti)高液氦使用(yong)效率，該(gai)款恒溫(wen)(wen)器(qi)具有降溫(wen)(wen)速度快、變(bian)溫(wen)(wen)范圍大(da)（<2.2K-420K）、液氦消耗率低和溫(wen)(wen)度穩定性好等(deng)特(te)性。
S-500顯微(wei)低溫(wen)恒溫(wen)器標配(pei)熔融石(shi)英窗，選(xuan)(xuan)配(pei)透過不(bu)同波段(duan)的窗材，并可提供多種真空(kong)電貫穿和電學引線，選(xuan)(xuan)配(pei)大樣(yang)品(pin)空(kong)間(jian)型(xing)（用(yong)于集成納米定位(wei)臺、物(wu)鏡和金剛石(shi)對頂砧(zhen)壓機等）、帶垂(chui)直延伸結構（匹配(pei)超(chao)導磁(ci)體或電磁(ci)鐵）、不(bu)銹鋼真空(kong)外殼和銦(yin)密(mi)封法蘭等。

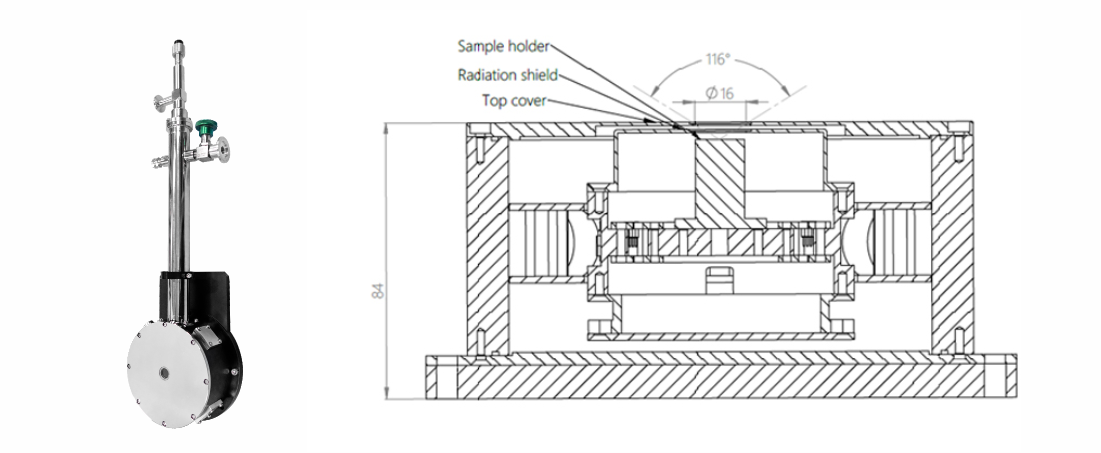

標準S-500顯微低(di)溫恒溫器(qi)（左圖）；S-500顯微低(di)溫恒溫器(qi)光(guang)學參(can)數示意圖（右圖）
?
技術參數與領域(yu)
典(dian)型特性 | |||
樣品環境(jing) | 真空 | 振動水平(ping) | 5nm |
標稱溫度范圍 | 2.2K-420K(使用液氦(hai)作(zuo)為冷(leng)源，4.5K以下需泵抽) 2.2K-420K(使(shi)用氦循(xun)環低溫系統Qcryo作為(wei)冷源) | ||
溫度穩定性(xing) | 優于(yu)±25mK | 安裝方向 | 任意 |
典型應(ying)用 | 顯(xian)微鏡、紅外顯(xian)微鏡、顯(xian)微磁光(guang)、納(na)米定(ding)位臺、Raman光(guang)譜、布里淵散射、傅里葉光(guang)譜、單量(liang)子(zi)點、單分子(zi)、納(na)米晶、低(di)維材料、 顯(xian)微PL和EL、高壓（DAC）、高能物理、X-ray、中子散射(she)、太陽能電池、熱輸運、超導材(cai)料(liao)、微納(na)探針、低溫離子阱、量子芯(xin)片(pian)等 | ||
備注 | 1.最低溫度(du)是基于標準S-500低溫恒溫器無外加熱負載的測試數(shu)據 2.使用液氦作為冷源時(shi)最低溫度與(yu)真空泵(beng)抽速密切相關(guan) 3.使用(yong)Qcryo作為冷(leng)源(yuan)時最低溫度與冷(leng)頭制冷(leng)量和循(xun)環泵抽速相關 | ||
選 配 | |
真空貫穿 | 多針、SMA/2.92mm/2.4mm/1.85mm微波電貫(guan)穿、BNC、Triax、光纖貫(guan)穿、氣氛引(yin)入 |
窗(chuang)材 | 透射γ光、χ光、UV、Vis、IR、THz窗(chuang)、Be窗(chuang)、Mylar窗(chuang) |
樣品托 | Puck/DIP/LCC電(dian)學樣(yang)品(pin)托、透射樣(yang)品(pin)托、太陽能電(dian)池樣(yang)品(pin)托、熱輸(shu)運樣(yang)品(pin)托等 |
測試引(yin)線 | 低溫(wen)雙絞線、柔性同軸、微波半鋼纜(lan)和三同軸電纜(lan)等 |
閉環(huan)模式(shi) | 結合氦氣循環系統（Qcryo?）升級為無液氦閉環系統 |
其他(ta)選配(pei) | 大(da)腔(qiang)體集成(cheng)納米(mi)平移臺(tai)(tai)(tai)/旋轉臺(tai)(tai)(tai)/掃描(miao)臺(tai)(tai)(tai)、高(gao)精(jing)度(du)(低磁)平移臺(tai)(tai)(tai)、內置(zhi)物鏡(jing)、垂直(zhi)延伸與超導磁體或電(dian)磁鐵匹配、DAC壓機、 集成單(雙)加壓氣膜(mo)、螺桿調壓、不銹(xiu)鋼真空(kong)外殼和(he)銦密封法蘭等 |
測試曲線
S-500低溫恒溫器與氦循環低溫系統（Qcryo?）結合形成不消耗液氦的干(gan)式閉(bi)環低溫(wen)系統(Qcryo-S-500)，最低溫(wen)度<2.2K，
并保持開環工作模式的超低震動和漂移特性，在最低溫度附近溫度穩定性：±2.5mK@10min。

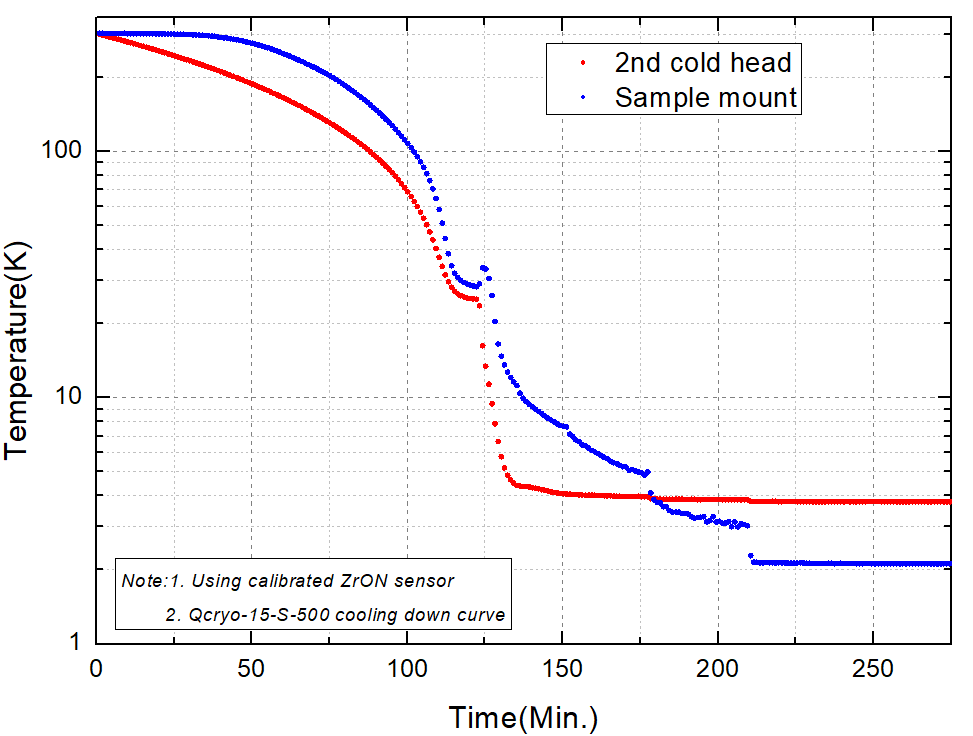

典型Qcryo-S-500干式低溫系(xi)統降溫曲(qu)線(xian)
下圖是Qcryo-S-500干式低溫恒溫器在X方向振動位移時域和FFT變換頻譜。在X方向振動水平（峰峰值）：<4nm, FFT變(bian)換頻譜 (0-1000Hz) 的(de)最大振幅：<0.4nm。

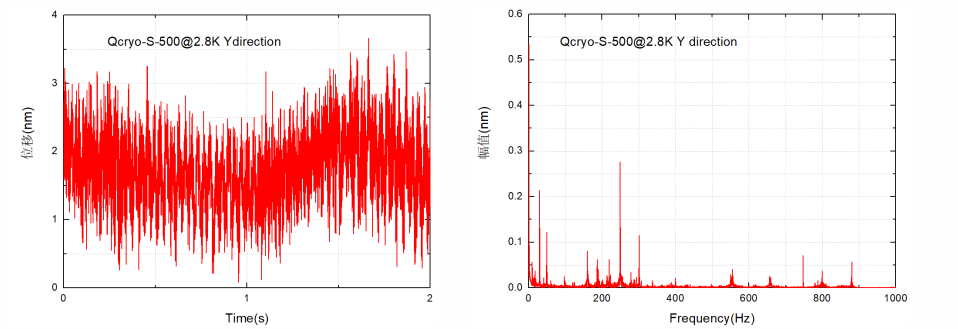

下(xia)圖是Qcryo-S-500干式(shi)低溫恒溫器(qi)在Y方向振動(dong)位移時域(yu)和FFT變換(huan)頻(pin)譜(pu)。在Y方向振動(dong)水平（峰(feng)(feng)峰(feng)(feng)值(zhi)）：<4nm, FFT變換(huan)頻(pin)譜(pu) (0-1000Hz) 的(de)最(zui)大振幅：<0.6nm。

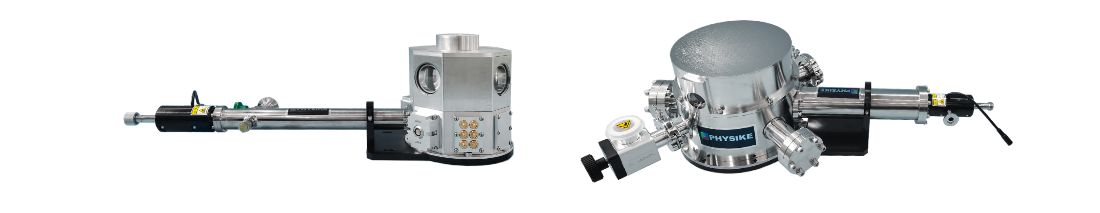

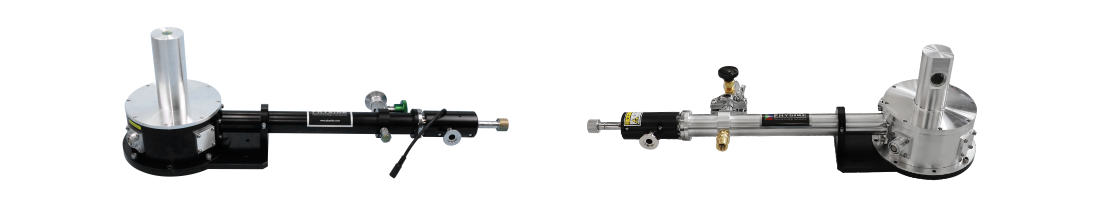

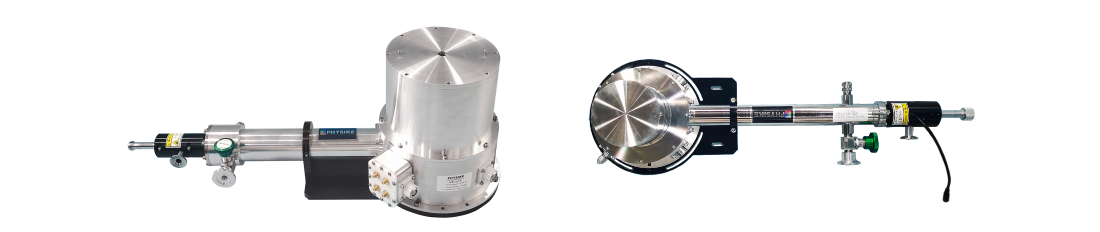

S-500低溫恒溫器示例

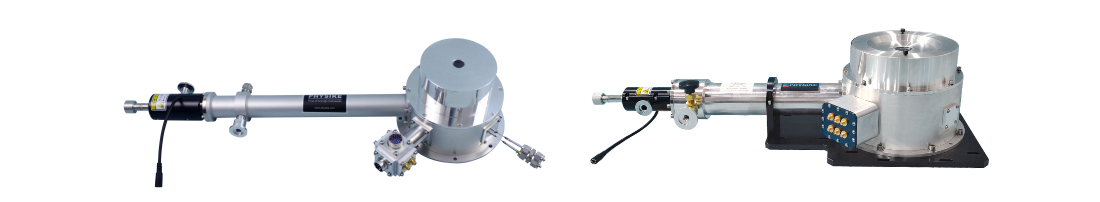

S-500低(di)溫恒溫器：安裝12個SMA真空電貫穿、12根柔性同軸和Puck電學樣品托（左圖(tu)）；
S-500低溫恒溫器：不銹鋼真空罩，安裝12個BNC真空電貫穿、12根柔性同軸和Puck電學樣品托（右圖(tu)）

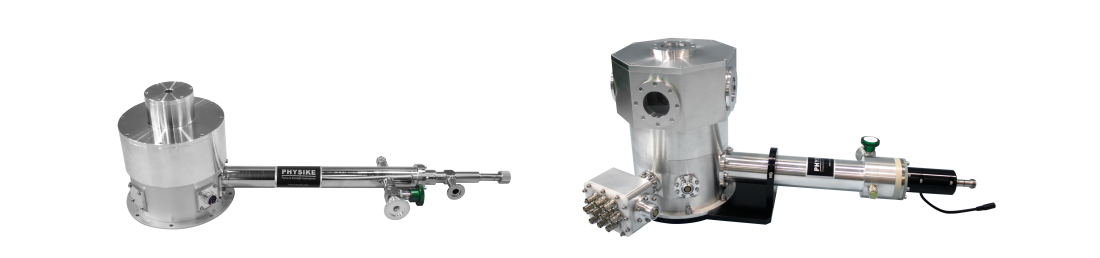

S-500低溫(wen)恒(heng)溫(wen)器(qi)：內置三維納米定位臺和物鏡（左圖）；
S-500低溫恒(heng)溫器：定制大制冷量和大樣品空間，集成多組納米定位臺和鏡頭（右圖(tu)）
S-500低(di)溫恒溫器：集成三維納米定位臺，集成四個側窗（左圖）；
右圖S-500低溫(wen)恒溫(wen)器：集成BeCu DAC壓機，用于低溫高壓布里淵散射實驗（右圖）
S-500低(di)溫(wen)恒溫(wen)器：集成雙氣膜調壓BeCu DAC壓機（左圖）；
S-500低溫恒溫器：兼容金剛石對頂壓機和納米定位臺（右圖）
S-500低溫(wen)(wen)恒溫(wen)(wen)器(qi)：帶垂直延伸，集成三維納米定位臺，與室溫孔超導磁體匹配（左(zuo)圖）；
S-500低溫(wen)恒溫(wen)器：帶垂直延伸和側窗，無磁藍寶石樣品托，匹配電磁鐵（右圖）
S-500低(di)溫恒溫器：集成兩組XYZ納米定位臺和搖擺臺、內置鏡頭、四根光纖和、6根射頻同軸、頂窗和側窗（左圖）；
S-500低溫(wen)恒溫(wen)器(qi)：帶側窗并集成高壓電纜（右圖）
S-500低溫(wen)恒溫(wen)器(qi)：低溫腔兼容多組納米定位臺、俯仰臺和鏡頭（左圖(tu)）；
S-500低溫恒溫器：帶鈹窗用于X-ray實驗（右圖）

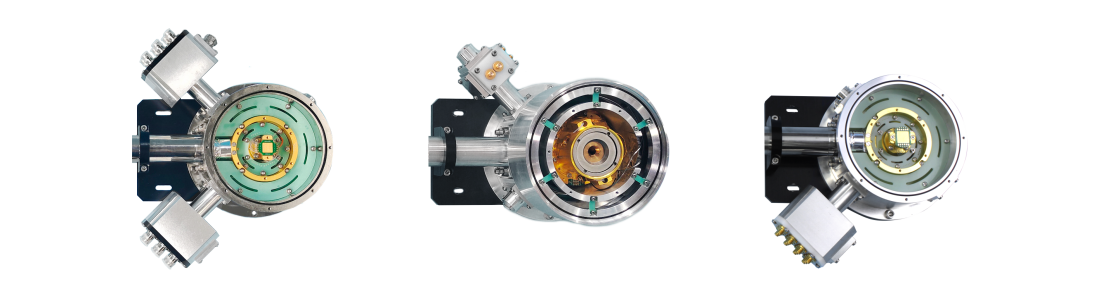

S-500低溫恒溫器內部圖片
集成12個BNC真空(kong)貫穿和puck的S-500低(di)溫(wen)恒溫(wen)器內(nei)部圖片(pian)（左圖）
集(ji)成(cheng)DAC壓機(ji)和雙(shuang)氣(qi)膜原位調壓的S-500低(di)溫(wen)恒溫(wen)器內部圖片（中）
集成12個(ge)SMA真空貫穿和puck的S-500低(di)溫(wen)恒溫(wen)器(qi)內部圖(tu)片(pian)（右圖(tu)）
項目案例

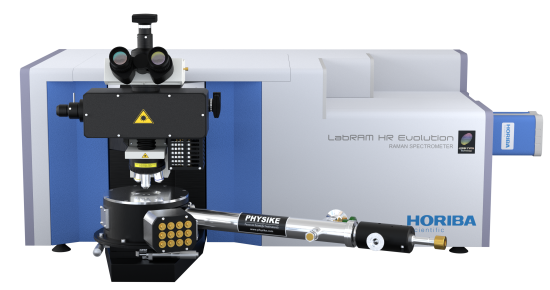

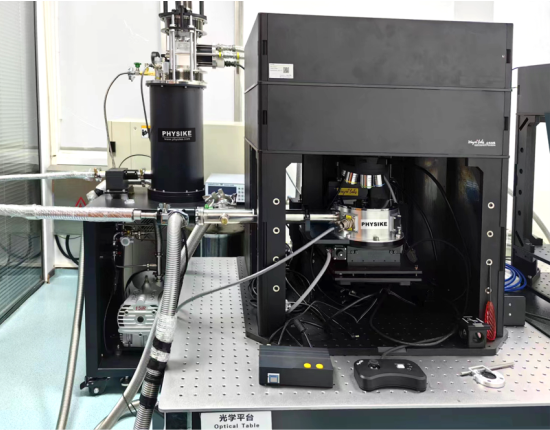

▇ 匹配Horiba拉(la)曼光譜儀
S-500低溫(wen)恒(heng)溫(wen)器內部安(an)裝12個SMA真(zhen)空電(dian)貫(guan)穿、12根柔性同軸和Puck電(dian)學樣品托，匹配Horiba拉曼光(guang)譜儀。

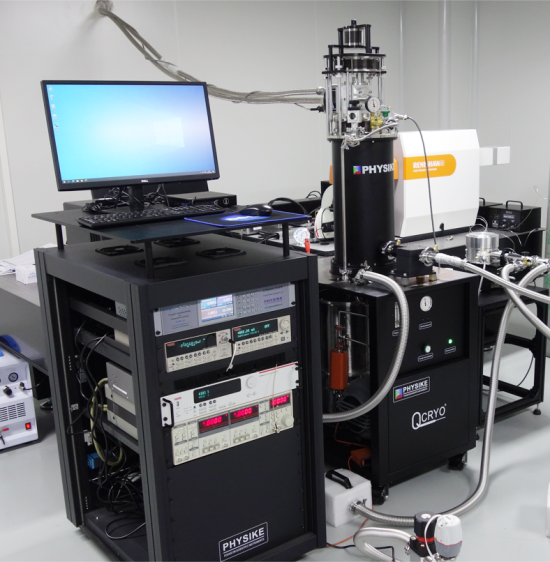

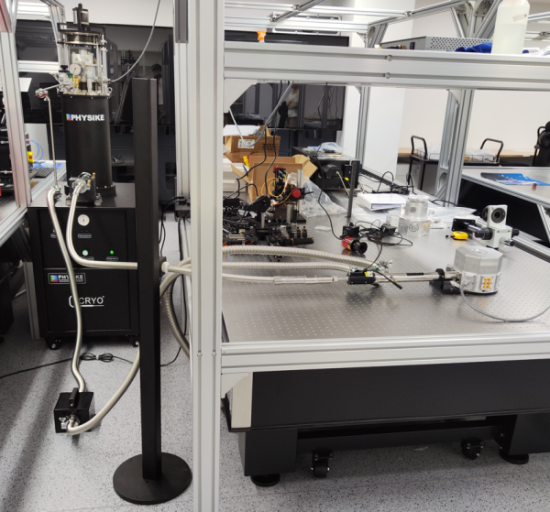

▇ Qcryo S-500無液(ye)氦顯(xian)微低溫系統匹配低溫微區光電(dian)測試(shi)系統
Qcryo S-500無液氦顯微低溫系統匹配低溫微區光電測試系統(反射/透射譜、拉曼光譜、熒光(壽命)測試、單點以及兩維掃描成像測試)，最低溫度：<2.2K。

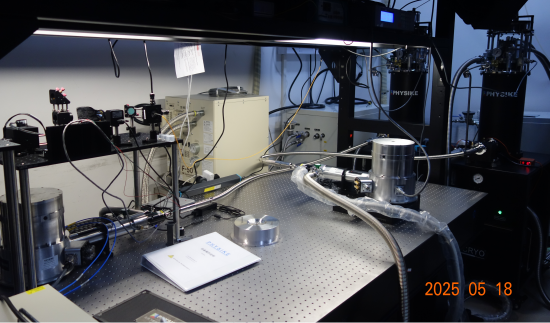

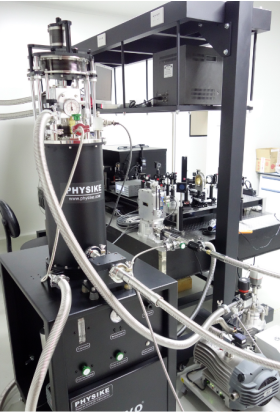

▇ Qcryo-S-500干式顯(xian)微(wei)低(di)溫系統
Qcryo-S-500干式顯(xian)微低溫系統內(nei)置金(jin)剛石對頂壓(ya)機，匹(pi)配9T室溫孔超(chao)導磁體，安裝BeCu壓(ya)機后汽化(hua)器的(de)最低溫度<2.5K，BeCu壓(ya)機溫度<4.1K。

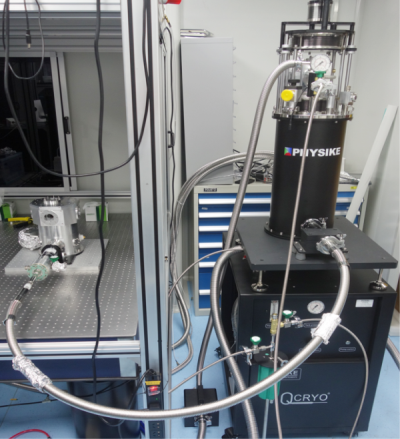

▇ Qcryo-S-500干(gan)式顯微低溫系統(tong)
Qcryo-S-500干式顯微低溫系(xi)統集成納米定位臺(tai)、掃描臺(tai)和(he)高倍物鏡，最低溫度：<2.8K。
▇ Qcryo-S-500干式低溫系統
Qcryo-S-500干式低溫系統集成BeCu DAC壓機、馬達驅動旋轉裝(zhuang)(zhuang)置(zhi)(zhi)和螺桿調壓裝(zhuang)(zhuang)置(zhi)(zhi)，實現低溫高(gao)壓布(bu)里(li)淵散射實驗。
▇ Qcryo-S-500干式低溫系統
Qcryo-S-500干式低溫系統采用大腔體設計，容納多組納米定位臺和物鏡鏡頭，用于離子阱實驗。
▇ Qcryo-S-500干式顯微低(di)溫系統
Qcryo-S-500干(gan)式顯(xian)微低溫系統內(nei)置納米定位臺，并提供透射選件。
▇ Qcryo-S-500干式低(di)溫系統
Qcryo-S-500干式低溫系統，內置雙氣膜調壓機(ji)構和(he)BeCu壓機(ji)，匹配RENISHAW拉曼光譜(pu)儀，并集成電學測試功能。
