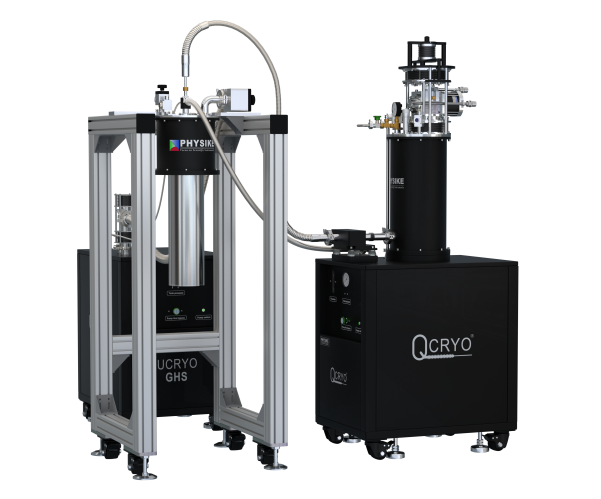

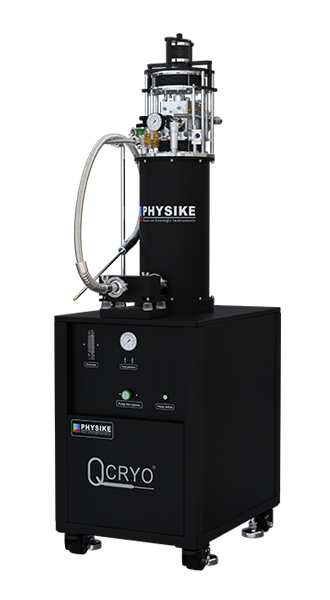

Qcryo?氦循環低溫(wen)系統

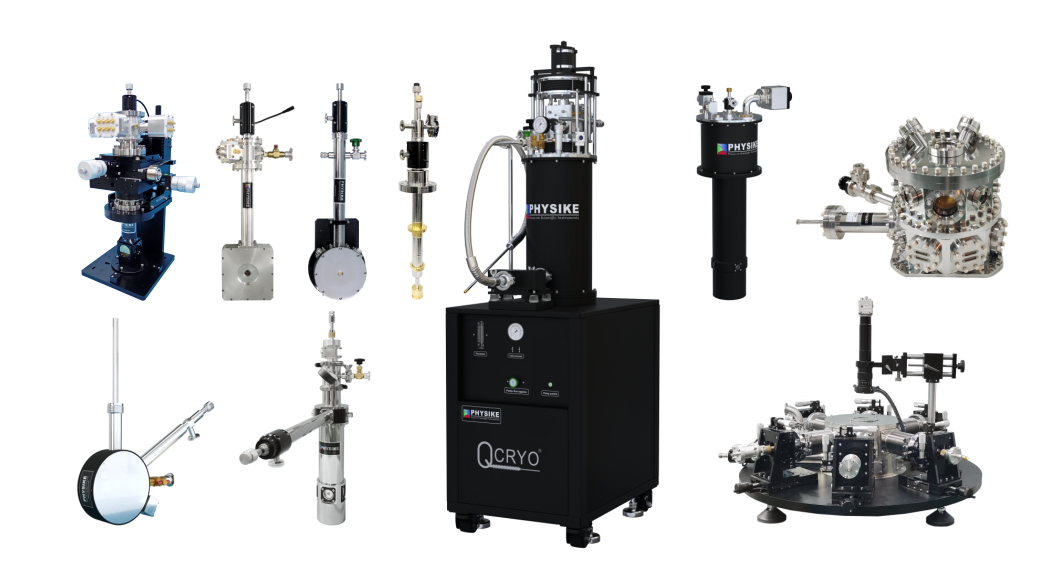

氦循環低溫系統（注冊商標：Qcryo?）是(shi)新型多功能高(gao)效(xiao)低溫(wen)(wen)系統，高(gao)效(xiao)地將普通商(shang)用(yong)4K制冷(leng)機轉化為振(zhen)動(dong)水平更小溫(wen)(wen)度(du)(du)更低的優質冷(leng)源，經超絕熱(re)柔(rou)性(xing)管線傳輸給(gei)各(ge)類連續流低溫(wen)(wen)恒(heng)溫(wen)(wen)器(qi)(qi)，結合氣體處理系統，形(xing)成閉環系統，無(wu)需消耗液氦即可將遠端的連續流低溫(wen)(wen)恒(heng)溫(wen)(wen)器(qi)(qi)降到<2.5K（選配：<1.8K，1.3K）。Qcryo可與(yu)亞(ya)K低溫(wen)(wen)恒(heng)溫(wen)(wen)器(qi)(qi)形(xing)成最(zui)低溫(wen)(wen)度(du)(du)小于800mK的超低振(zhen)動(dong)干式亞(ya)K低溫(wen)(wen)系統，與(yu)連續流He-3低溫(wen)(wen)恒(heng)溫(wen)(wen)器(qi)(qi)結合在一起形(xing)成最(zui)低溫(wen)(wen)度(du)(du)小于350mK的低振(zhen)動(dong)干式連續He-3超低溫(wen)(wen)系統，與(yu)單(dan)發(fa)He-3低溫(wen)(wen)恒(heng)溫(wen)(wen)器(qi)(qi)結合形(xing)成最(zui)低溫(wen)(wen)度(du)(du)小于280mK的低振(zhen)動(dong)干式單(dan)發(fa)He-3超低溫(wen)(wen)系統。
Qcryo解決了目前商用(yong)低(di)溫制冷(leng)機普(pu)遍存在的震動較(jiao)大(da)問題，可將多種商用(yong)低(di)溫恒溫器升(sheng)級為不消耗液(ye)氦(hai)的干式閉環低(di)溫系(xi)統(tong)，特別適用(yong)于對(dui)振動敏感的實驗（如STM、SEM、AFM、TEM、SNOM、顯(xian)微光學、單量子(zi)點(dian)探測、ESR/EPR、離子(zi)阱、冷(leng)原子(zi)/冷(leng)分子(zi)、光頻標、NanoARPES和高能物理等）。
Qcryo與液氦型低溫(wen)探針(zhen)臺形成不(bu)消耗液氦的超低振(zhen)動(dong)干式(shi)探針(zhen)臺。此外，Qcryo可將(jiang)液氦型Bolometer升(sheng)級為不(bu)消耗液氦的干式(shi)閉環系統。
【 超(chao)低(di)振動(dong) 】
Qcryo?采用冷頭懸浮減振專利技術，結合多重減振技術和超絕熱柔性傳輸管線，解決了常規制冷機振動大問題，特別適用于對振動敏感的低溫實驗。
【 超強冷卻能力 】
Qcryo?采(cai)用多重(zhong)預冷(leng)技術結合獨特的自恒壓氣體處理(li)系統，是2.5K，1.8K，1.3K，800mK、350mK（連續(xu)）和(he)280mK（單發）等各種低(di)溫恒溫器的理(li)想冷(leng)源。
【 兼(jian)容性好(hao) 】
Qcryo?兼容(rong)多(duo)種商用連續流(liu)低(di)溫恒溫，也可作為超低(di)振(zhen)動干(gan)式(shi)亞K制冷(leng)機(ji)和超低(di)振(zhen)動干(gan)式(shi)He-3制冷(leng)機(ji)的冷(leng)源，
還可將液氦(hai)型bolometer和低溫(wen)探針(zhen)臺升級(ji)為不消耗液氦(hai)的閉環系統。
【 使用(yong)費用(yong)低 】
Qcryo?不消耗液(ye)氦(hai)，使用運行費用大大降低。
【 集成度高，節省空間 】
Qcryo?提供高度集成的機柜，無需大容積氦回收氣囊，極大地節約了占地面積。
Qcryo?氦循環低溫系統典型技術參數 | |||
完全閉(bi)環 | 不消(xiao)耗液氦或氦氣 | 超低震動(dong) | <5nm |
最(zui)低溫度(du) | <2.5K | 超低漂移 | <2nm/min |
兼容性(xing)好 | 匹配(pei)多數商用開環(huan)低溫(wen)恒溫(wen)器(qi)，亞K低溫(wen)恒溫(wen)器(qi)和He-3低溫(wen)恒溫(wen)器(qi)等 | ||
備 注 | 基于S-500低(di)溫系(xi)統的(de)測試(shi)結果，無外加(jia)熱負載 | ||

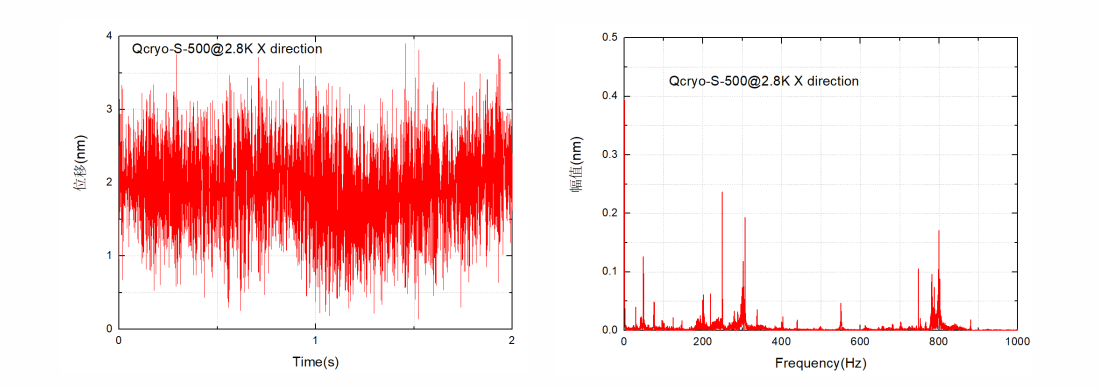

下圖是Qcryo-S-500干式(shi)低溫(wen)(wen)恒溫(wen)(wen)器在X方向振(zhen)動位移時域和FFT變(bian)換頻(pin)譜。在X方向振(zhen)動水(shui)平（峰(feng)峰(feng)值）：<4nm, FFT變(bian)換頻(pin)譜（0-1000Hz）的最大(da)振(zhen)幅：<0.4nm。

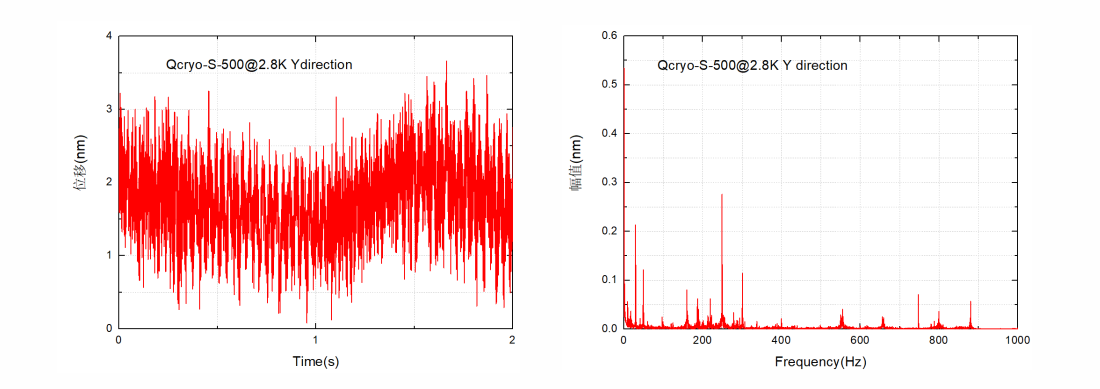

下圖是Qcryo-S-500干式低溫(wen)恒溫(wen)器(qi)在(zai)Y方向振(zhen)動位(wei)移時域和FFT變換頻(pin)譜。在(zai)Y方向振(zhen)動水(shui)平（峰(feng)峰(feng)值）：<4nm, FFT變換頻(pin)譜 （0-1000Hz） 的最(zui)大振(zhen)幅(fu)：<0.6nm。
Qcryo?氦循環低溫系統典型特點 | |
超強冷(leng)卻能力(li) | <2.5K，<1.8K, <1.3K, <800mK，<350mK（連(lian)續）和280mK（單發）（備注：匹配合適的低溫(wen)恒溫(wen)器） |
超低震動 | 消(xiao)除常規干(gan)式制冷系統的振動問題，應(ying)用于STM領(ling)域可獲得優于皮米(mi)分辨(bian)率 |
應(ying)用領域廣 | STM、AFM、SEM、TEM、NanoARPES、顯微光(guang)學、單光(guang)子探測(ce)、Raman、磁光(guang)、近場光(guang)學、布里淵散射(she)、紅(hong)外、級聯(lian)激光(guang)、X-ray、中(zhong)子散射(she)、高能(neng)物理(li)、高壓物理(li)、離子阱、冷原子/冷分子、光(guang)頻(pin)標、穆斯堡(bao)爾譜(pu)、NMR、ESR/EPR、SQUIDS測(ce)試、量子芯片測(ce)試和低溫(wen)摩擦(ca)等 |
超高溫(wen)度穩定性 | 獨特恒壓反饋氣體處理系統和(he)多重(zhong)預冷技(ji)術，在最低溫(wen)度(du)附(fu)近(jin)達到mK級溫(wen)度(du)穩(wen)定性 |
兼容性(xing)好 | 可將大多數商用液氦型低溫恒(heng)溫器(qi)（包括(kuo)連續流(liu)低溫恒(heng)溫器(qi)、亞K低溫恒(heng)溫器(qi)、He-3低溫恒(heng)溫器(qi)、低溫探針臺和Bolometer）升級(ji)為不消耗(hao)液氦的閉環系統 |
連(lian)續運(yun)行 | 連續(xu)長時間運行，換(huan)樣時也(ye)無需停機 |
配置靈活 | 多種GM制冷機(ji)、脈(mo)管機(ji)和多款循環密封泵供選擇 |
運行成本(ben)低 | 無需消耗液氦或(huo)氦氣，使用費用大大降低 |
項目案例
▇ 低振動無液氦紅外低溫系統（型號：Qcryo-S-100）

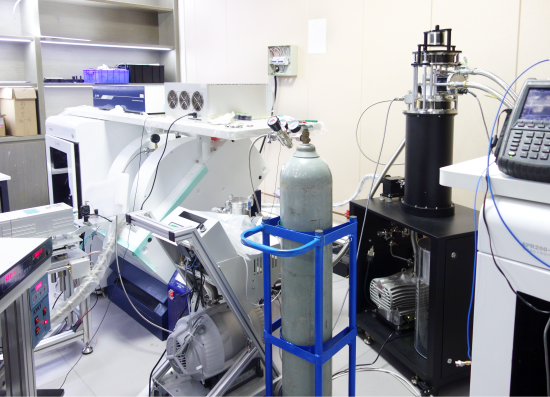

低振動無液氦紅(hong)外(wai)低溫(wen)系統（型(xing)(xing)號：Qcryo-S-100）匹配Bruker 80V真空型(xing)(xing)傅里(li)葉光譜儀，實現低溫(wen)紅(hong)外(wai)光熒光、透射、光電流譜和紅(hong)外(wai)探(tan)測器(qi)暗(an)電流測試(shi)。
Qcryo S-100低溫系統匹配Bruker 80V真(zhen)空型傅里葉光譜儀的PL模塊

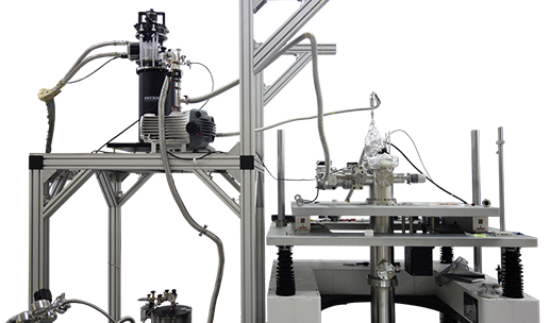

▇ 干式超低(di)振(zhen)動超高真(zhen)空兼容低(di)溫(wen)系統（型號(hao)：Qcryo-S-200）
干(gan)式超(chao)低(di)振動超(chao)高真空兼容低(di)溫(wen)系統(型號：Qcryo-S-200)，超(chao)高真空腔體集(ji)成8個(ge)側(ce)窗和3個(ge)頂窗，冷板尺寸(cun)達到20cm，最低(di)溫(wen)度(du)：<3K，
溫度穩定性：±1mK@10min，適合(he)量子(zi)(zi)器件、離子(zi)(zi)阱、冷原子(zi)(zi)/冷分子(zi)(zi)等(deng)測試。
▇ 緊湊型(xing)無(wu)液氦顯微低溫系統（型(xing)號：Qcryo-S-300）
緊湊型無液氦顯微低溫系統（型號：Qcryo-S-300）匹配磁(ci)光(guang)克爾顯微鏡，超緊湊型尾(wei)部(bu)匹配電(dian)磁(ci)鐵，用于磁(ci)光(guang)克爾顯微成像(xiang)測試(shi)和磁(ci)疇反轉等(deng)測試(shi)，最(zui)低溫度：<2.5K。

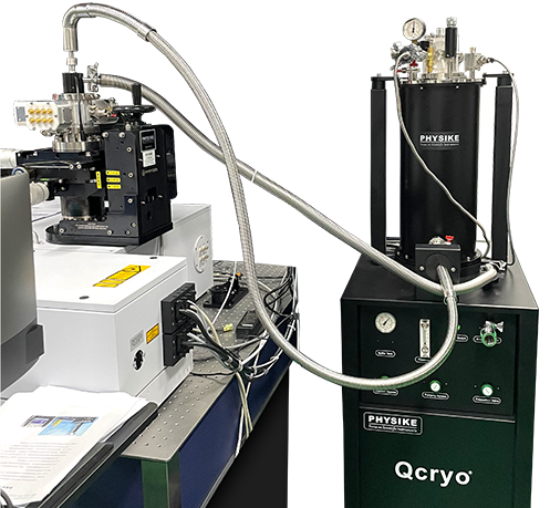

干式閉(bi)環顯微(wei)低溫系(xi)統(tong)(Qcryo-S-300),匹(pi)配磁(ci)(ci)光克(ke)爾(er)顯微(wei)成像系(xi)統(tong)，用(yong)于(yu)低溫下(xia)磁(ci)(ci)光克(ke)爾(er)顯微(wei)成像測試和磁(ci)(ci)疇反(fan)轉等測試，最低溫度：<2.5K
▇ 緊湊(cou)型無液(ye)氦顯微低溫(wen)系統（型號：Qcryo-S-300）
緊湊(cou)型(xing)無(wu)液氦顯微低溫(wen)系統（Qcryo-S-300）集成BeCu金剛石(shi)對頂壓機和雙氣膜調(diao)壓機構(gou)，允(yun)許在低溫(wen)下遠(yuan)程(cheng)高(gao)精度(du)原位(wei)調(diao)壓，用于低溫(wen)高(gao)壓強(qiang)X-ray實驗。
集成Qcryo-S-300低(di)溫(wen)系(xi)統的低(di)溫(wen)高壓強X-ray實驗裝置(zhi)
▇ 超高真空兼容無液氦低溫插件（型號：Qcryo-S-400）

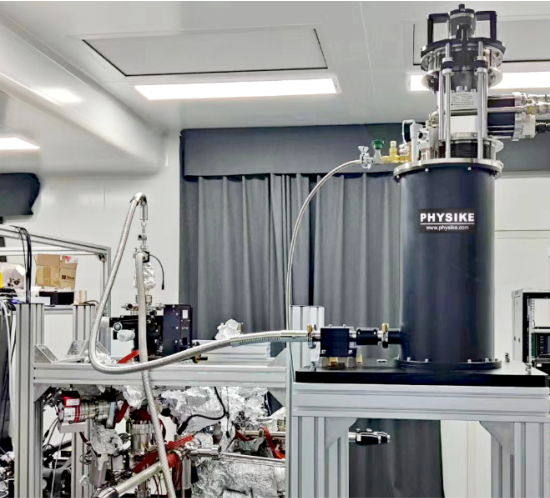

超高真空(kong)兼容無液氦低溫插(cha)件（型號：Qcryo-S-400）應用STM和AFM等領域，實現原子(zi)級分(fen)辨。
Qcryo-S-400低(di)溫(wen)插件(jian)應用于量子鉆(zhan)石AFM，實現原子級高空(kong)間分辨和超高靈敏度探測
Qcryo-S-400低(di)溫插件應用(yong)于STM，實(shi)現皮米級分辨率
▇ 無液氦顯微低溫(wen)系統（型號：Qcryo-S-500)
無液(ye)氦顯微(wei)低溫系統（型號：Qcryo-S-500)，與低溫微(wei)區光電測試系統集成，
實現從2.5K-350K的溫度范圍(wei)內的反(fan)射/透射譜、光(guang)(guang)電導、拉曼光(guang)(guang)譜、熒光(guang)(guang)熒光(guang)(guang)壽命測試、單點以及兩維(wei)掃描成像(xiang)測試。

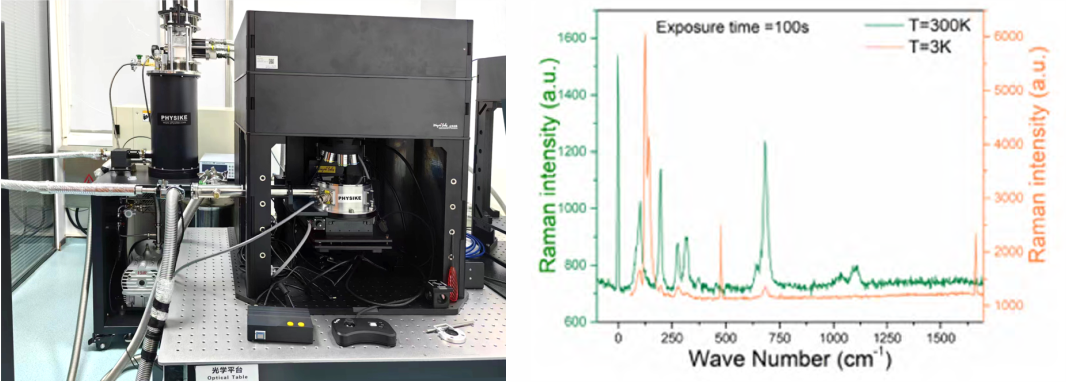

集成Qcryo-S-500低溫微區光電測(ce)試系(xi)統(左)與該低溫微區光電測(ce)試系(xi)統典型測(ce)試數據（右）

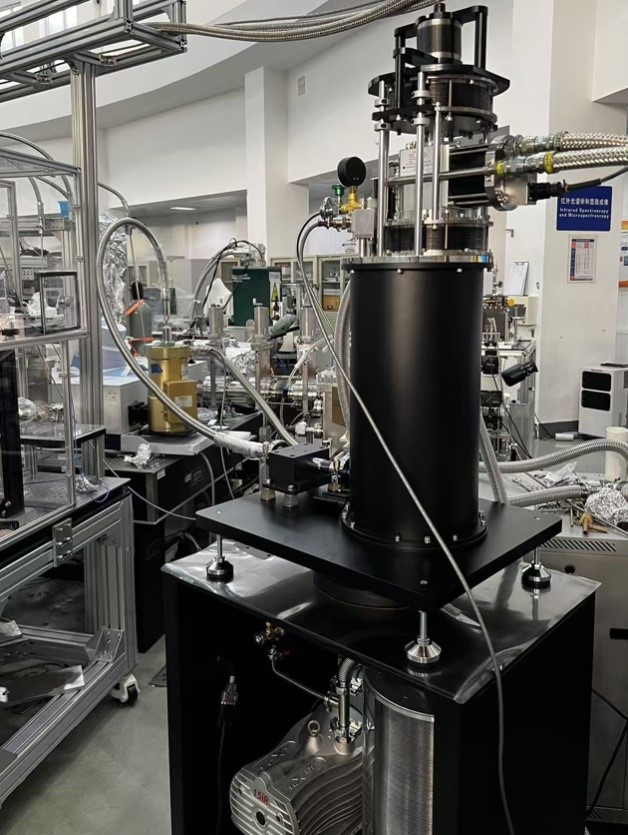

▇ 氦循環低溫系(xi)統（Qcryo）

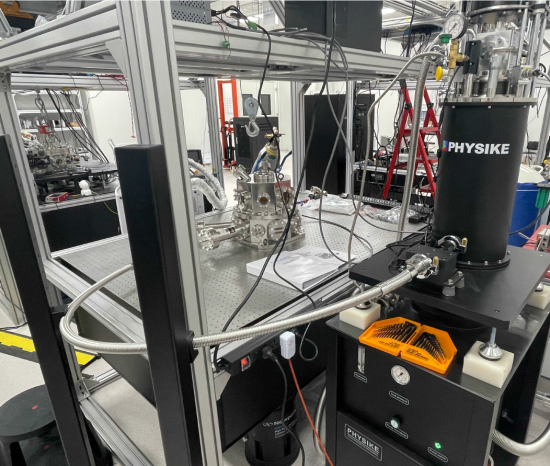

氦循(xun)環低溫系統(tong)（Qcryo）將ARPES實驗的開環低溫插件升級為閉環系統(tong)，最低溫度<2.7K。
▇ 干(gan)式頂部(bu)裝(zhuang)卸型(xing)低(di)溫系(xi)統(tong)（型(xing)號：Qcryo-SV-100）
Qcryo-SV-100是專為EPR/ESR Q波段設(she)計的干(gan)式頂部裝卸型低(di)(di)溫(wen)系統，該無液氦低(di)(di)溫(wen)系統在集成34GHz微波插件后(hou)汽化器處的溫(wen)度小于2.5K，樣品處最(zui)低(di)(di)溫(wen)度<3K。
集成Qcryo-SV-100低溫系統的(de)Q波段(duan)ESR譜儀(yi)
▇ 分體連續型亞K制冷機
分體連續型亞K制冷機采用分體式設計，可在<800mK以下溫度連續運行。該低溫系統由氦循環低溫系統（Qcryo?）和(he)亞(ya)K恒溫器(qi)兩(liang)部分構成，這種分體(ti)式設(she)計徹(che)底(di)將4K制冷機(ji)冷頭和(he)氦氣壓(ya)縮(suo)機(ji)的震動(dong)和(he)亞(ya)K恒溫器(qi)隔離，特別適用于(yu)對震動(dong)敏(min)感的低溫實驗(yan)（如(ru)STM、SEM、AFM、顯微鏡(jing)、單(dan)量子點、單(dan)光子探測等）。
▇ 分(fen)體式連續型He-3制冷(leng)機
分體式連續型He-3制冷機冷源來自氦循環低溫系統（Qcryo?），可在(zai)<350mK以下(xia)溫度連(lian)續(xu)運行，該低溫系統(tong)徹(che)底將冷(leng)(leng)頭和(he)壓縮機(ji)的(de)震動(dong)和(he)He-3制(zhi)冷(leng)(leng)機(ji)部分隔(ge)離，解決目前干(gan)式(shi)He-3制(zhi)冷(leng)(leng)機(ji)普遍(bian)存(cun)在(zai)的(de)震動(dong)較大問題(ti)，特別適用于對震動(dong)敏感(gan)的(de)實驗，如STM、SEM、AFM、顯微鏡、單量子(zi)點、單光子(zi)探測(ce)和(he)量子(zi)科技等領域。
▇ 超低(di)振動干式低(di)溫(wen)探針(zhen)臺系統（型(xing)號：Cryopro-Qcryo）
超低(di)(di)振(zhen)(zhen)動(dong)干式(shi)低(di)(di)溫探(tan)(tan)針(zhen)臺(tai)系(xi)統（型號：Cryopro-Qcryo）采(cai)用分(fen)體式(shi)低(di)(di)振(zhen)(zhen)動(dong)設(she)計，標準四個三同軸(zhou)探(tan)(tan)針(zhen)臂(bei)，最低(di)(di)溫度(du)小于(yu)3K。可選配光(guang)纖探(tan)(tan)針(zhen)臂(bei)和(he)射頻(pin)電纜等。
