干式變(bian)溫超導磁體系統
干式變溫超導磁體系統（注冊商標：CryoM?）僅使用(yong)一個4K脈管制冷機或GM制冷機冷卻(que)超導磁(ci)體和變溫(wen)插件，具有操作簡單、運行成本低和功能擴展性強等特點，是科(ke)研用(yong)戶理(li)想的低溫(wen)強磁(ci)場實驗平(ping)臺(tai)，增強防(fang)堵塞型設計無需外置液氮冷阱可(ke)連續工作半年以上。
標準(zhun)CryoM集成9T螺旋(xuan)管超(chao)導(dao)(dao)磁(ci)體(ti)(ti)(ti)，內徑(jing)是(shi)50mm，靜態(tai)氦氣(qi)環境，變(bian)溫(wen)(wen)范圍：1.5K-300K，標配四象(xiang)限雙極(ji)性超(chao)導(dao)(dao)電源、四通道高(gao)精度控溫(wen)(wen)儀、八通道溫(wen)(wen)度指示器、冷頭懸浮減震和自恒壓循環氣(qi)路(lu)，標準(zhun)電學測試樣品桿(gan)集成多針真空貫穿、16pin puck樣品托(tuo)、低溫(wen)(wen)雙絞測試線和低磁(ci)阻校準(zhun)型溫(wen)(wen)度計（校準(zhun)范圍：1K-325K）。可選配12T/14T/16T螺旋(xuan)管超(chao)導(dao)(dao)磁(ci)體(ti)(ti)(ti)、帶光學窗的(de)分離線圈(quan)對超(chao)導(dao)(dao)磁(ci)體(ti)(ti)(ti)、矢量超(chao)導(dao)(dao)磁(ci)體(ti)(ti)(ti)和高(gao)均勻磁(ci)體(ti)(ti)(ti)等。

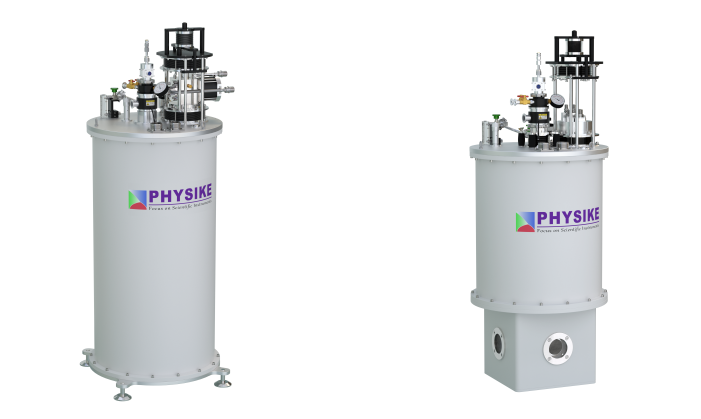

基于(yu)GM制冷機(ji)的的干式(shi)變溫(wen)超(chao)導磁(ci)體系(xi)統（左圖）；基于(yu)脈管機(ji)的帶光(guang)學窗的干式(shi)變溫(wen)超(chao)導磁(ci)體系(xi)統（右圖）
典型技術參數 | |||
冷頭(tou)類型 | GM制(zhi)冷(leng)機(ji)或閥體(ti)分離脈管(guan)制(zhi)冷(leng)機(ji) | 磁場強度(du) | ±9T （螺旋管） |
樣品管(guan)內徑(jing) | 50mm | 典型(xing)勵(li)磁時間(jian) | ≤20分鐘 |
初始(shi)降溫時間 | ≤12小時（閥體分離脈管機） ≤16小時（GM制冷機） | 變溫范圍 | 1.5K-300K |
溫度穩定性 | ±10mK（1.5K-20K）, ±15mK（20K-300K） | 樣品環境(jing) | 靜態氦氣(qi) |
選 配 | |||
磁(ci)體 | 樣品桿 | 插(cha)件 | 組件 |
12T/14T/16T螺(luo)旋管超導磁體 | 單軸(zhou)/雙軸(zhou)樣品桿 | 稀(xi)釋制冷機插件 | 超低震動組件 |
帶水平光學窗的(de)分離(li)線圈對超導磁體 | 光學樣品桿 | AC磁化率(lv)插(cha)件 | 多針/SMA/BNC/光纖等真空貫穿 |
三(san)軸矢(shi)量磁(ci)體/高(gao)均勻磁(ci)體 | He-3插(cha)件(jian) | 熱學測試插件 | 雙絞/柔性同軸/半(ban)鋼纜/三同軸/光纖(xian) |

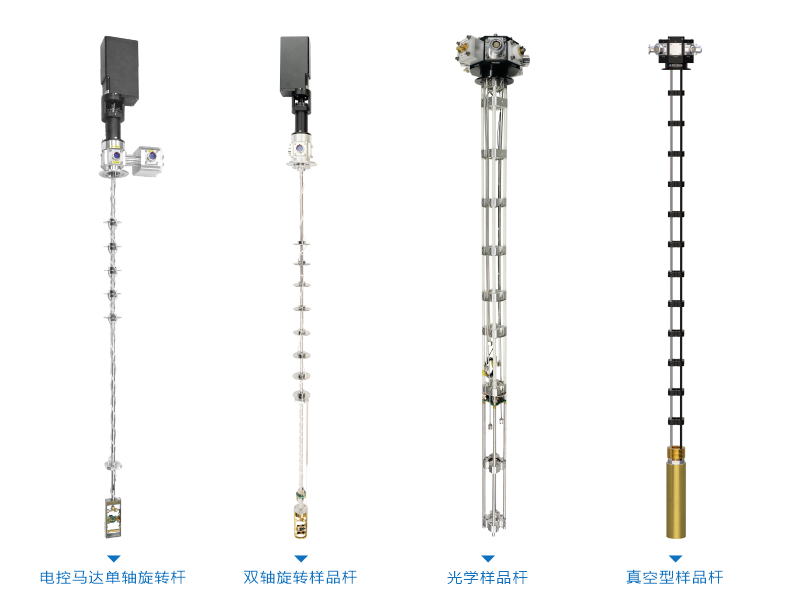

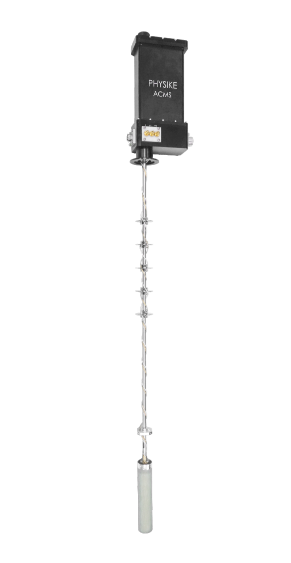

CryoM提供多種選件，如單軸/雙軸樣品桿、光學樣品桿、He-3插件/稀釋制冷機插件、AC磁化率插件/熱學測試插件、超低震動組件（如冷頭懸浮減震、減震沙箱等）和接線盒等。基(ji)于(yu)閥體(ti)分(fen)離脈管機和冷頭懸浮減震(zhen)設(she)計的超低震(zhen)動干式變溫(wen)超導磁(ci)體(ti)的震(zhen)動水平(ping)<100nm，特(te)別適合低溫(wen)強磁(ci)場光學實(shi)驗。
基于閥體分離脈管機、冷頭(tou)懸浮設計并集成(cheng)He-3插件的低(di)震動干式變(bian)溫超導磁體系統
此外，我們提(ti)供基于干式變溫超導磁體系統的低(di)溫強磁場物性測(ce)試系統（TKMS），集(ji)成低(di)溫強磁場下的電磁輸(shu)運、Hall測(ce)試、AC磁化(hua)率測(ce)試和(he)熱輸(shu)運測(ce)試等(deng)功能(neng)，并提(ti)供多路樣品測(ce)試模塊，允許同時對多個樣品進(jin)行測(ce)試。

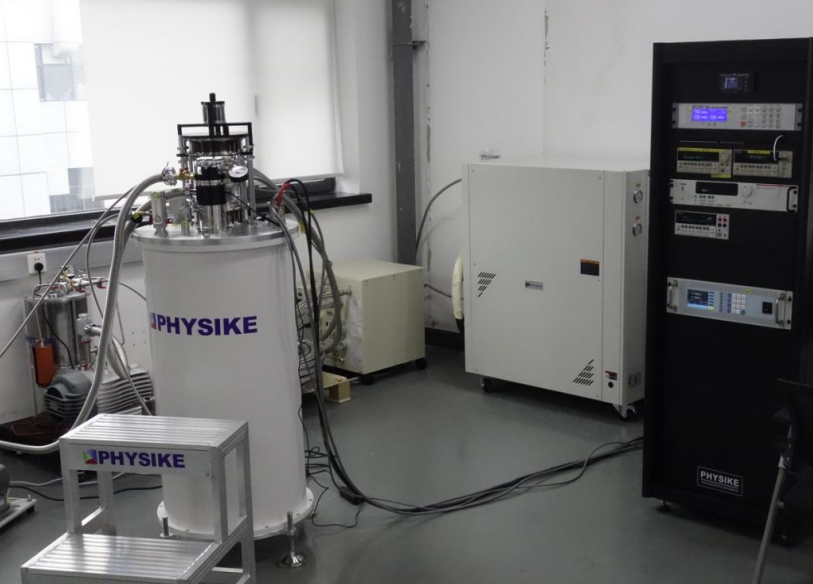

典型低溫強磁場物性測試系統（TKMS）
He-3插件匹配頂部裝卸型1.5K制冷機（Acryo-1.5K）和干式變溫超導磁體（CryoM），內置低溫吸附泵和密封He-3氣路，單發工作模式，空載最低溫度<270mK，在空載情況下最低溫度保持時間大于60小時，在350mK時制冷量大于100uW。標準He-3插件樣品環境是真空，可選配交換he-3氣體型和更長保持時間。典型應用包括電磁輸運測試、量子霍耳效應、超導器件測試、Squid測試、高壓（DAC）、熱輸運(yun)測試等。
He-3插(cha)件典型技術參數 | |||
冷源 | Acryo-1.5K或(huo)CryoM低溫系統 | 運行方式(shi) | 單發 |
最低溫度 | ≤270mK（備注：空載無外加熱負載） | 樣(yang)品環境 | 真空（選配交換氣體） |
最低溫度下(xia)保(bao)持時間(jian) | ≥60小時（備注： 使用2.5L NTP He-3） | ||

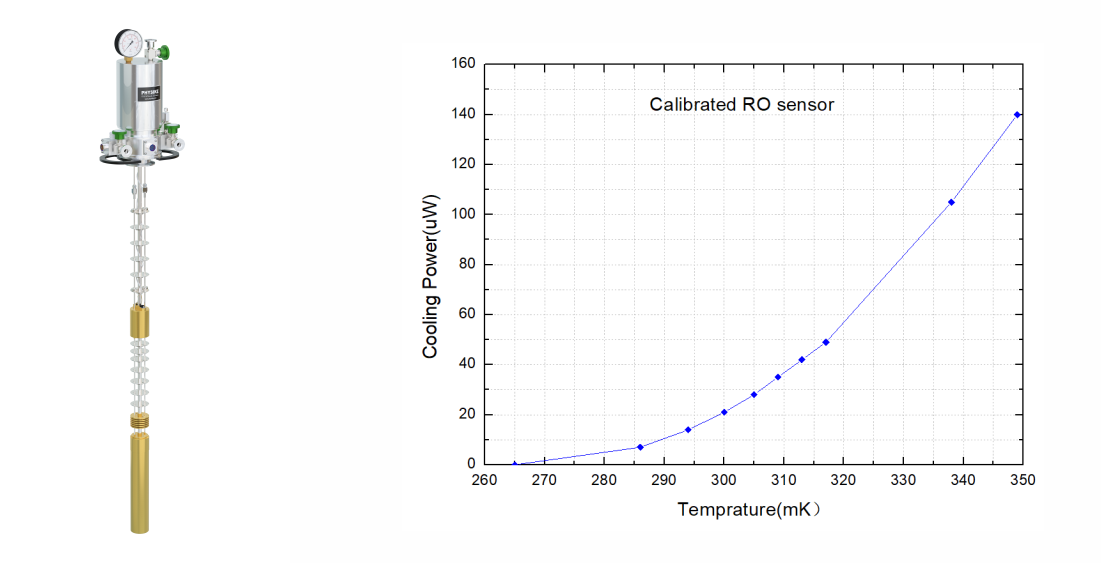

典型He-3插件（左圖）；典型He-3插件制(zhi)冷量與溫度關系（右圖）
安裝案例

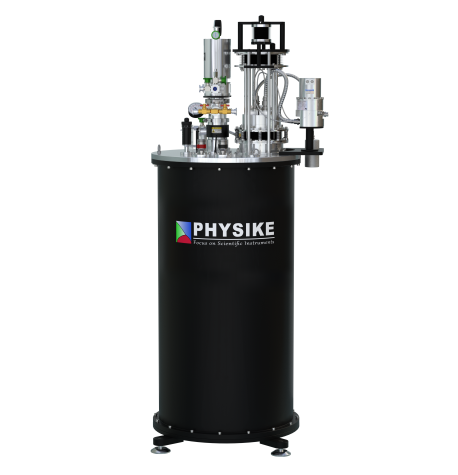

1、該系統采用(yong)GM制(zhi)冷機作為冷源，并采用(yong)冷頭懸浮減振專利(li)技術，采用(yong)頂部裝卸型設計(ji)，提供靜(jing)態交換氦氣環境，樣品(pin)管內徑50mm，變溫范圍：<1.5K-300K，磁場范圍：±9T，集成物性測試功(gong)能模塊，允許(xu)同時對多個樣品(pin)進行測試。

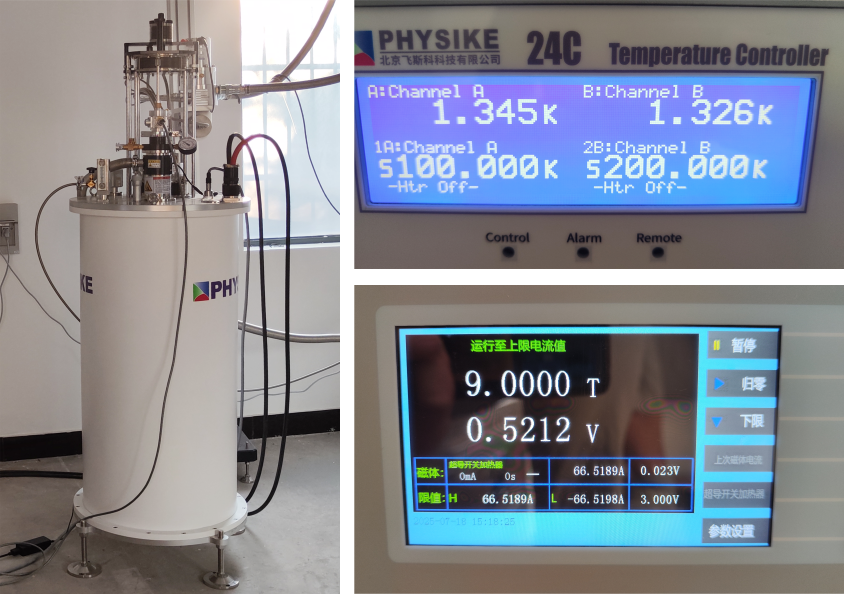

2、采(cai)用閥(fa)體分離低(di)振動(dong)脈管制冷(leng)機作(zuo)為冷(leng)源，并采(cai)用冷(leng)頭懸浮減(jian)震(zhen)專利技術，標稱振動(dong)水平小于100nm，該系統(tong)采(cai)用頂(ding)部裝卸型(xing)(xing)設計，提供(gong)靜態交換氦氣環境，樣品(pin)管內(nei)徑(jing)50mm，最低(di)溫度(du)(du)：<1.35K，最高磁體強度(du)(du)為9T，真空型(xing)(xing)樣品(pin)桿(gan)用于熱學(xue)實驗。

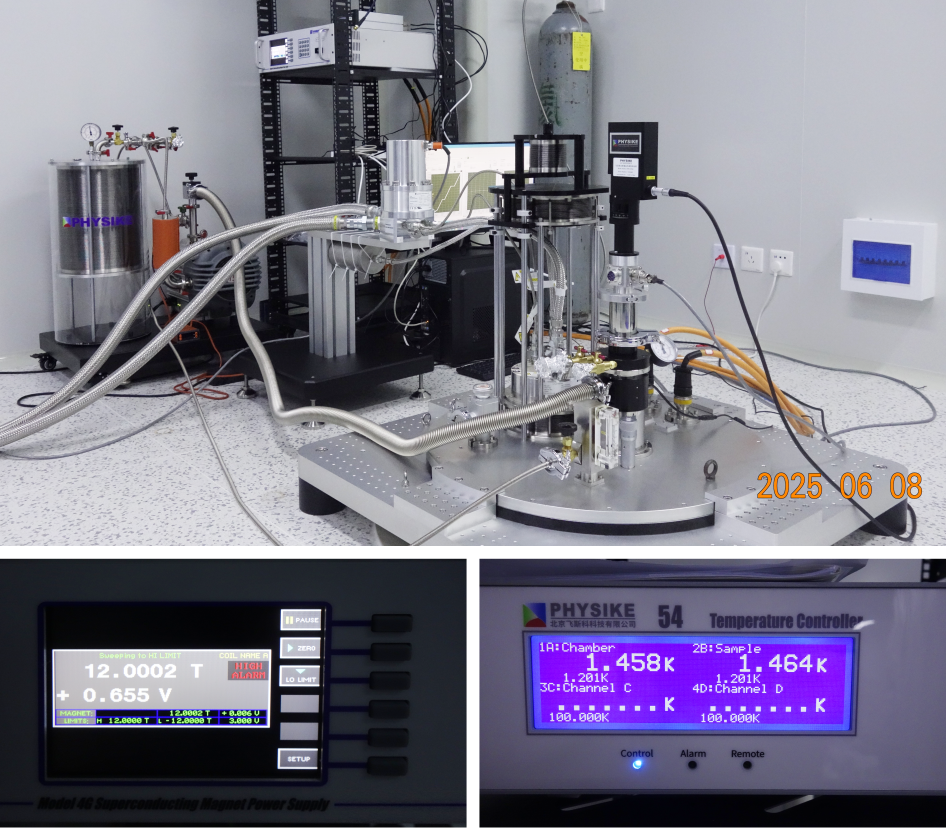

3、采(cai)用閥體(ti)分(fen)離脈管制冷(leng)(leng)機作(zuo)為冷(leng)(leng)源，并采(cai)用冷(leng)(leng)頭懸浮減震專利(li)技(ji)術(shu)，采(cai)用頂部(bu)裝卸型設計(ji)，振動水平：100nm，提供(gong)靜態交換氦氣(qi)環境，樣(yang)品管內徑50mm，最低溫度(du)：<1.5K，最高磁體(ti)強度(du)為12T。
